锚杆拉拔仪

　　本产品适用于检测各种锚杆、锚索、钢筋、植筋、膨胀螺栓、化学锚栓、铁路道钉、及各种锚固件抗拔力的仪器设备，也可做玻璃幕墙的现场抗拔力检测(试验)，是各(质检单位、加固单位、监理单位、大学、煤矿等)主要的检测仪器。

　　符合标准：

　　GB50367-2006《混凝土结构加固设计规范》

　　GB50330-2013《建筑边坡工程技术规范》

　　JGJ120-2012《建筑基坑支护技术规程》

　　CECS 22：2005《岩土锚杆(索)技术规程》

　　GB50007-2011《建筑地基基础设计规范》

　　CECS22:99《土层锚杆设计与施工规范》

　　JGJ 145-2013《混凝土结构后锚固技术规程》

　　锚杆拉拔仪仪器简介：

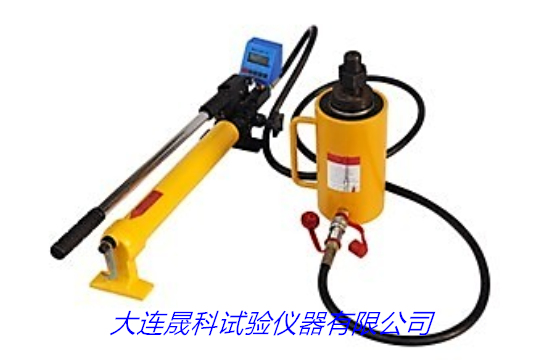

　　ML-10T/20T/30T/50T/60T/100T型锚杆拉拔仪是由手动泵、中空液压缸、数显压力表、带快速接头的高压油管(3米)、配选件(锚具、转换接头、拉杆)和手提便携箱组成，10T～30T吨液压缸为中空自复位式，50T～100T吨液压缸为手动复位式(可配电动泵)，本仪器中的数值显示部分为一体式多功能显示仪表采用瑞士进口传感器灵敏度高、数值准确可直接读取拉力值(kN)并有自动计算、峰值保持、存储和查询功能，带有背光显示、中空液压缸加有防尘系统和进口密封圈，使用寿命长，特别适合试验室和现场使用，操作简单，易学易用。

　　锚杆拉拔仪产品特点：

　　1、数显表采用瑞士进口传感器，测量精度1%F.S

　　2、500条数据记录、查询、液晶照明功能

　　3、峰值保持、无操作自动关机

　　4、数值10 段折线修正，提高仪器精度

　　5、供电方式3节5号电池、超低功耗设计，连续工作时间可超过200 小

　　6、采用进口密封圈、经久耐用，自动弹簧复位，结构简单

　　7、液压缸表面耐腐蚀静电喷涂、镀镍活塞和滑套

　　8、中空部分带防尘套，过载保护、快速防漏油接头

　　锚杆拉拔仪技术参数：

产品型号	ML-10T	ML-20T	ML-30T	ML-50T	ML-60T	ML-100T
测量范围	0-100KN	0-200KN	0-300KN	0-500KN	0-600KN	0-1000KN
油缸中，心孔	27mm	34mm	45mm	60mm	75mm	86/95mm
油缸行程	60mm	80mm	80mm	120mm	120mm	150mm
油缸重量	5.5kg	13kg	15kg	25kg	35kg	50/75kg
油缸复位	自动复位			手动复位
手动泵储油量	0.7L			4L
手动泵工作压力	63Mpa
仪表分辨率	0.01KN						0.1KN
测试精度	1%F.S
供电方式	三节5号电池
显示屏尺寸	55mmX21mm
数据存储	500条

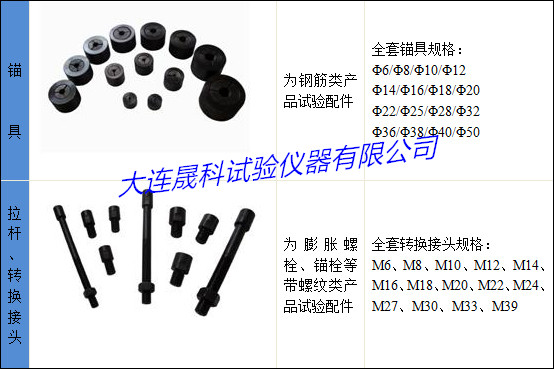

　　全套锚具规格：Φ6、Φ8、Φ10、 Φ12、Φ14 、Φ16、Φ18、Φ20、Φ22、Φ25、Φ28、Φ32、Φ36、Φ38、Φ40，共计15种 。

　　全套转换接头规格：M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M33、M36、M39，共计15种。
