自密实混凝土间隙通过性U型箱

　　主要用途：

　　自密实混凝土间隙通过性U型箱测量新拌混凝土通过钢筋间隙与自行填充至模板角落的能力，适用于各个等级的自密实混凝土自密实性能的测定

　　自密实混凝土U型槽的要求：

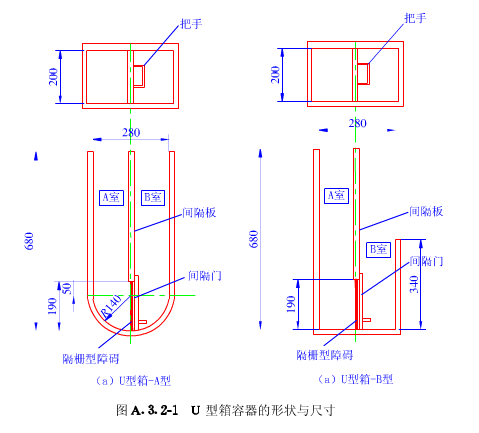

　　1、自密实混凝土U型箱的填充装置采用U型箱容器的形状和尺寸(如图)。

　　仪器采用材料应为304不锈钢，内表面应平滑，并尽量减少混凝土与容器间的摩擦阻力。组装后的填充装置应坚固，且能观察混凝土的流动状态。钢制的填充装置，其量测填充高度的面，应使用透明材料。

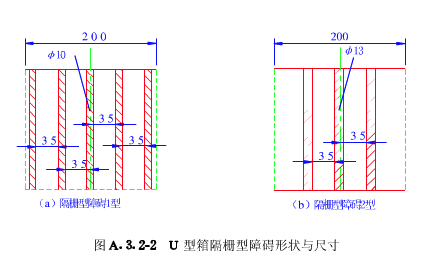

　　2、在填充装置的中，央部位设有沟槽，间隔板和可开启的间隔门插入其中，凭借插入装置，使A室与B室成为能隔开的两个空间。

　　注：由于容器的尺寸误差，间隔板和间隔门的厚度影响等，将使填充高度上限产生差异，因此，宜对B室一侧进行静水位的测定，以确认所用填充装置的填充高度上限。

　　3、应备有混凝土投料用容器(约5L容量，有把手的塑料桶)、混凝土顶面刮平用平直刮刀或抹刀、准确读至1mm的钢制卷尺，测量至0.1s的秒表及湿布等。

　　4、新拌混凝土试样可按现行国家标准《普通混凝土拌合物性能试验方法标准》GB50080中相关规定制得。
